Podłączenie świetlówki nie sprowadza się do jednego uniwersalnego schematu. Inaczej pracuje klasyczna świetlówka fluorescencyjna ze starterem i statecznikiem, inaczej zamiennik LED montowany w starej oprawie, a jeszcze inaczej lampa LED wymagająca zasilania tylko z jednego końca. To właśnie ten szczegół najczęściej decyduje, czy oprawa ruszy od razu, czy po włożeniu nowej rury nie wydarzy się nic.
W praktyce najwięcej nieporozumień pojawia się przy modernizacji starych opraw liniowych. Sama średnica i długość lampy nie wystarczają. Liczy się sposób zasilania, obecność osprzętu w obwodzie i oznaczenia na lampie. Prosty błąd w przepięciu przewodów potrafi unieruchomić całą oprawę. Czasem kończy się tylko brakiem światła, czasem uszkodzeniem źródła.
Rodzaje świetlówek i układów zasilania
Najpierw trzeba rozdzielić dwie grupy źródeł światła: tradycyjne świetlówki liniowe fluorescencyjne oraz ich zamienniki LED. Z zewnątrz bywają podobne, ale pracują w innych warunkach elektrycznych. Klasyczna świetlówka wymaga układu zapłonowego i ograniczenia prądu, dlatego w oprawie pojawia się statecznik, a w starszych wersjach także starter. Świetlówka LED działa jak gotowa oprawa z wbudowanym zasilaczem i wymaga tylko poprawnie doprowadzonego napięcia.
W modernizowanych oprawach bardzo często trafia się format T8. To rura o średnicy 26 mm, stosowana od lat w garażach, piwnicach, kuchniach, warsztatach i pomieszczeniach gospodarczych. Typowe długości to 60 cm, 120 cm i 150 cm, a w klasycznych wersjach fluorescencyjnych często spotyka się moce 18 W, 36 W i 58 W. Wiele wyników wyszukiwania dotyczy właśnie układów 1×18 W albo 2×18 W, bo takich opraw nadal jest bardzo dużo.
Istotna różnica dotyczy świetlówek LED zasilanych jednostronnie i dwustronnie. W wersji jednostronnej przewód fazowy L i neutralny N podaje się na piny po tej samej stronie lampy. Drugi koniec pełni tylko funkcję mechaniczną i nie bierze udziału w zasilaniu. W wersji dwustronnej jeden koniec dostaje L, a drugi N. To nie jest detal. To cały schemat.
Zgodność lampy z typem oprawy ma znaczenie większe niż sama moc. Lampa LED przygotowana do pracy w oprawie z pozostawionym statecznikiem nie będzie podłączana tak samo jak model wymagający pełnej przeróbki oprawy. Zdarza się też odwrotnie: rura pasuje do gniazd G13, ale układ zasilania jest inny i montaż kończy się błędem. W domu i w garażu to częsty moment frustracji, bo wszystko wygląda tak, jakby miało do siebie pasować.

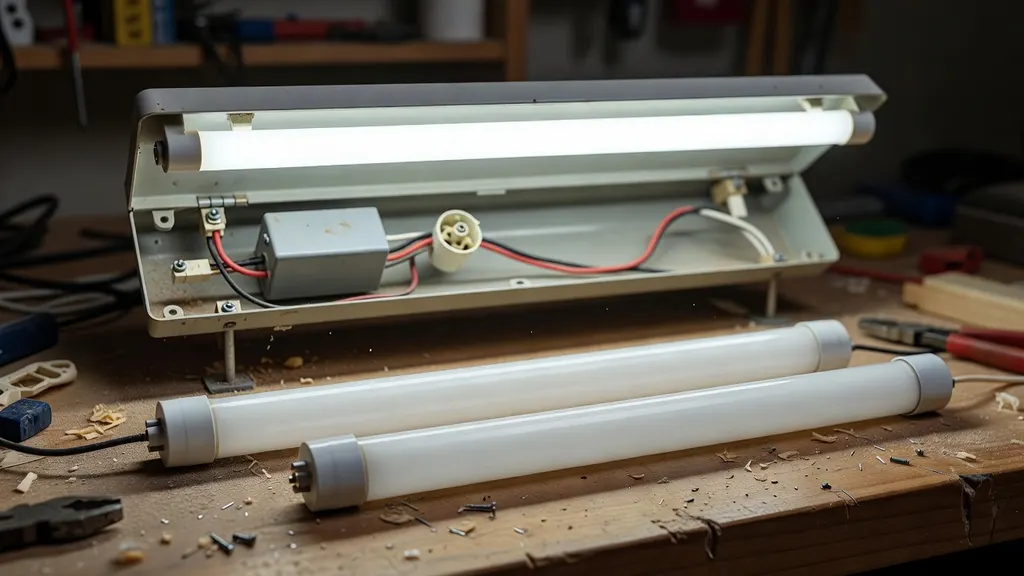

Elementy oprawy istotne dla schematu podłączenia
W typowej oprawie liniowej pracują gniazda świetlówkowe, przewód fazowy L, przewód neutralny N oraz elementy osprzętu sterującego pracą lampy. Same gniazda nie są skomplikowane, ale sposób połączenia ich pinów decyduje o całym układzie. W świetlówce T8 stosuje się trzonek G13 z dwoma pinami po każdej stronie.
Starsze oprawy mają statecznik elektromagnetyczny, nazywany też dławikiem. Jego zadaniem jest ograniczenie prądu podczas pracy klasycznej świetlówki. W takim układzie pracuje również starter, który inicjuje zapłon. Gdy świetlówka mruga przy starcie albo nie odpala mimo sprawnej rury, winny bywa właśnie starter lub zużyty statecznik. To jedna z tych usterek, które wracają w starych piwnicach i warsztatach regularnie.
W nowszych oprawach można spotkać statecznik elektroniczny. Taki układ nie korzysta ze startera i pracuje inaczej niż klasyczny zestaw dławik plus zapłonnik. Ma to duże znaczenie przy wymianie na LED, bo część zamienników nie współpracuje z elektronicznym osprzętem. Sama zamiana rury bez zmian w środku oprawy często nie wystarcza.
W niektórych oprawach znajduje się kondensator poprawiający parametry pracy lub kompensację mocy biernej. Przy modernizacji na LED taki element nie zawsze jest potrzebny. Często pozostaje poza nowym obwodem albo zostaje usunięty razem z dawnym osprzętem. Nie ma sensu zostawiać przypadkowych elementów „bo może się przydadzą”. Jeśli nowa lampa wymaga prostego zasilania 230 V, obwód powinien być równie prosty.
To, które elementy zostają, zależy od typu lampy LED. Jedne współpracują ze starym dławikiem i dostarczonym starterem LED, inne wymagają ominięcia statecznika, a jeszcze inne pełnej przebudowy wnętrza oprawy. Oznaczenia producenta na rurze i na opakowaniu trzeba traktować dosłownie. Tu nie ma pola na zgadywanie.
Schematy podłączenia w oprawach dla jednej świetlówki
Klasyczny układ dla jednej świetlówki fluorescencyjnej ze starterem i statecznikiem wygląda prosto: przewód fazowy L trafia na statecznik, dalej na jeden pin świetlówki, drugi koniec lampy jest połączony przez starter i wraca do przewodu neutralnego N. Starter spina obwód podczas zapłonu, a statecznik ogranicza prąd po uruchomieniu lampy. Taki schemat jest poprawny tylko dla tradycyjnej świetlówki, nie dla zwykłej rury LED.
Po przeróbce pod świetlówkę LED obwód bywa uproszczony do bezpośredniego doprowadzenia 230 V do odpowiednich pinów oprawki. Jeśli lampa ma zasilanie jednostronne, L i N prowadzi się do dwóch pinów po tej samej stronie. Druga oprawka pozostaje mechaniczna i nie jest podłączona elektrycznie albo jej styki są mostkowane zgodnie z konstrukcją gniazda. Takie rozwiązanie spotyka się bardzo często w tanich i prostych modernizacjach.
Przy wersji dwustronnej schemat jest inny: przewód fazowy L podaje się na jeden koniec lampy, a neutralny N na drugi. Każda strona świetlówki bierze udział w zasilaniu. Jeśli pomyli się lampę jednostronną z dwustronną, efekt bywa prosty. Nie świeci.
Oznaczenia na lampie są ważniejsze niż dawny układ przewodów w oprawie. Na wielu rurach LED znajduje się wyraźny nadruk: „single-end input” albo oznaczenie strony zasilania, czasem także rysunek z L i N. Przy lampach dwustronnych spotyka się oznaczenie wejścia po przeciwnych końcach. Tego nie warto interpretować po swojemu, bo dwie podobne świetlówki potrafią wymagać zupełnie innego podpięcia.
Schematy podłączenia w oprawach dla dwóch świetlówek
Oprawy 2×18 W to bardzo częsty przypadek. W wersji klasycznej każda świetlówka ma własny tor pracy albo współdzieli część osprzętu w zależności od konstrukcji oprawy. W starszych modelach spotyka się dwa startery i jeden lub dwa stateczniki. Tu już sam rzut oka na wnętrze oprawy pokazuje, że schemat nie powinien być kopiowany z pamięci.
Dwie tradycyjne świetlówki fluorescencyjne nie są podłączane tak samo jak dwa zamienniki LED. W układzie LED kluczowe jest równoległe rozprowadzenie zasilania do obu źródeł światła. Każda lampa powinna dostać pełne napięcie zgodnie ze swoim typem zasilania. Nie łączy się jednej lampy „przez drugą”. To częsty błąd po amatorskich przeróbkach.
Jeśli w oprawie 2×18 W montowane są świetlówki LED jednostronne, do pierwszej strony każdej lampy doprowadza się osobno L i N. Gdy są to wersje dwustronne, do jednego końca obu lamp prowadzi się L, a do przeciwległych końców N. Ważne jest zachowanie równoległości połączeń, tak aby awaria jednej lampy nie wpływała na zasilanie drugiej.
W praktyce najczęściej myli się przewody po modernizacji jednej sekcji i zostawia drugą w starym układzie. Oprawa wtedy zachowuje się niejednoznacznie: jedna lampa działa, druga miga, obie świecą słabo albo zabezpieczenie reaguje od razu po włączeniu. W starych oprawach dwuświetlówkowych bałagan w przewodach pojawia się bardzo szybko, szczególnie gdy wcześniej ktoś już coś przerabiał.
- dla dwóch lamp LED stosuje się układ równoległy, nie szeregowy,
- każda świetlówka musi być zgodna z tym samym sposobem zasilania,
- pozostawienie jednego starego startera w jednej gałęzi potrafi unieruchomić tylko część oprawy,
- oznaczenie 2×18 W odnosi się do dawnej mocy świetlówek fluorescencyjnych, nie do wymaganej mocy LED.

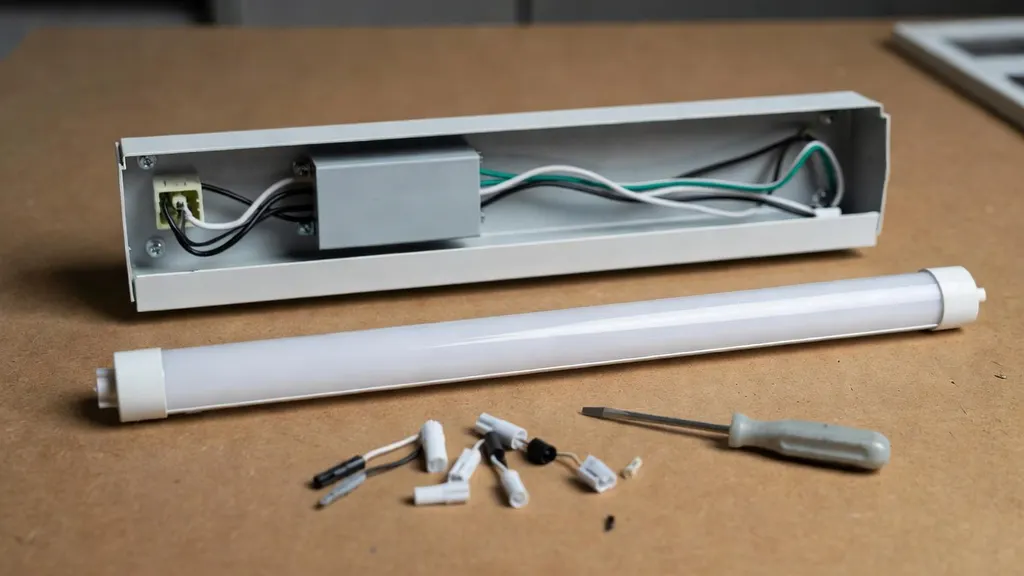

Modernizacja starej oprawy pod świetlówkę LED
Stara oprawa po świetlówce fluorescencyjnej często nadaje się do dalszego użycia, jeśli obudowa, odbłyśnik i gniazda są w dobrym stanie. To ma sens w garażach, kotłowniach, pomieszczeniach gospodarczych i warsztatach, gdzie liczy się trwałość obudowy, a nie wygląd. Sama wymiana źródła światła nie zawsze wystarcza, ale konstrukcja oprawy bardzo często pozwala na sensowną przebudowę.
Przy eliminacji statecznika i startera okablowanie upraszcza się do bezpośredniego zasilania oprawek zgodnie z typem lampy LED. W oprawie z reaktorem ferromagnetycznym modernizacja bywa prostsza, bo układ jest czytelny i oparty na kilku elementach. W oprawie ze statecznikiem elektronicznym trzeba dokładniej sprawdzić połączenia, ponieważ sam osprzęt potrafi integrować kilka funkcji i rozprowadzać przewody mniej intuicyjnie.
Nie każda świetlówka LED pasuje do każdej starej oprawy. Ograniczeniem bywa długość zasilacza w rurze, typ wejścia zasilania, konstrukcja gniazd albo układ mostków w oprawkach. Czasem obudowa jest sprawna, ale przebudowa staje się niepraktyczna przez nietypowy osprzęt. Bywa i tak, że wymiana całej oprawy wychodzi prościej niż porządkowanie wnętrza po kilku wcześniejszych naprawach.
Oznaczenia producenta mają tu znaczenie praktyczne, nie formalne. Jeśli lampa ma pracować po usunięciu statecznika, trzeba usunąć statecznik. Jeśli wymaga specjalnego startera LED, należy użyć dokładnie takiego rozwiązania, a nie starego zapłonnika z szuflady. Wiele nieudanych przeróbek bierze się z założenia, że każda rura LED działa tak samo.
Typowe problemy i błędy związane z podłączeniem
Brak świecenia mimo sprawnej świetlówki i sprawnego startera nie zawsze oznacza uszkodzenie lampy. Przy klasycznych układach winne bywają wypalone styki w oprawkach, przerwany przewód, zużyty statecznik albo słabe połączenie na kostce. W starych oprawach problemem bywa też sama korozja styków. To drobiazg, ale potrafi zatrzymać całą oprawę.
Przy świetlówce LED jednostronnej bardzo częsty błąd polega na podaniu zasilania na niewłaściwy koniec lampy. Rura jest osadzona poprawnie mechanicznie, ale elektrycznie pozostaje martwa. Z zewnątrz wszystko wygląda dobrze. Światła brak.
Zostawienie w obwodzie starego osprzętu, który nie powinien już pracować, to kolejna pomyłka. Dotyczy to szczególnie stateczników i starterów po przeróbce na zasilanie bezpośrednie. Efektem może być migotanie, opóźniony start, buczenie oprawy, a w skrajnych przypadkach przegrzewanie się elementów. Układ LED nie potrzebuje przypadkowych dodatków.
W części lamp LED producent wymaga określonego przypisania L i N do konkretnych pinów lub konkretnej strony. Nie jest to reguła dla wszystkich modeli, ale takie konstrukcje występują. Pomylenie przewodów nie zawsze kończy się uszkodzeniem, jednak potrafi skutecznie unieruchomić lampę. Dlatego same kolory przewodów w starej oprawie nie wystarczą. Trzeba sprawdzić, dokąd rzeczywiście prowadzą.
Objawy niewłaściwego okablowania po modernizacji są dość charakterystyczne:
- lampa nie świeci od razu po włączeniu, mimo obecności napięcia,
- jedna świetlówka działa, druga pozostaje martwa w tej samej oprawie,
- światło miga lub zapala się z opóźnieniem, choć zastosowano LED,
- oprawa wydaje dźwięki, których wcześniej nie było,
- obudowa osprzętu robi się wyraźnie ciepła mimo prostego układu LED.
Bezpieczeństwo, trwałość i sens wymiany na LED
Przed każdą pracą przy oprawie trzeba odłączyć zasilanie i sprawdzić brak napięcia. To podstawa. Świetlówka liniowa wydaje się prostym elementem, ale wewnątrz oprawy może znajdować się kilka połączeń, stary osprzęt i przewody prowadzone w nieoczywisty sposób.
Samodzielna przeróbka oprawy o nieznanej konfiguracji niesie ryzyko, zwłaszcza gdy wcześniej była już naprawiana albo modyfikowana. W starych budynkach trafiają się oprawy składane z różnych części, z wymienionymi gniazdami i przewodami o innych kolorach niż pierwotnie. Wtedy schemat z internetu bywa tylko punktem wyjścia, a nie gotowym rozwiązaniem.
Wymiana tradycyjnej świetlówki na LED daje kilka realnych korzyści: niższy pobór energii, stabilne świecenie bez migotania przy starcie, brak potrzeby wymiany starterów i mniejszą wrażliwość na częste włączanie. Dla rury 120 cm dawna świetlówka 36 W bywa zastępowana źródłem LED 16-20 W, przy podobnej użyteczności światła w pomieszczeniach technicznych. Różnica jest odczuwalna przy dłuższym świeceniu każdego dnia.
Trwałość po modernizacji zależy nie tylko od samej lampy, ale też od jakości przeróbki. Jeśli w obwodzie nie zostawiono zbędnych elementów, styki są czyste, a zasilanie podano zgodnie z oznaczeniami, oprawa LED pracuje spokojniej niż stary układ fluorescencyjny. Nie ma cudów, ale mniej elementów oznacza mniej punktów awarii.
Elektryk powinien wykonać podłączenie wtedy, gdy oprawa ma nietypowy układ, wewnątrz znajdują się nieczytelne przeróbki, instalacja budynku budzi wątpliwości albo oprawa pracuje w miejscu narażonym na wilgoć i uszkodzenia. To dotyczy także opraw dwuświetlówkowych z elektronicznym osprzętem, jeśli schemat połączeń nie jest jednoznaczny. Lepiej zrobić to raz i poprawnie.
